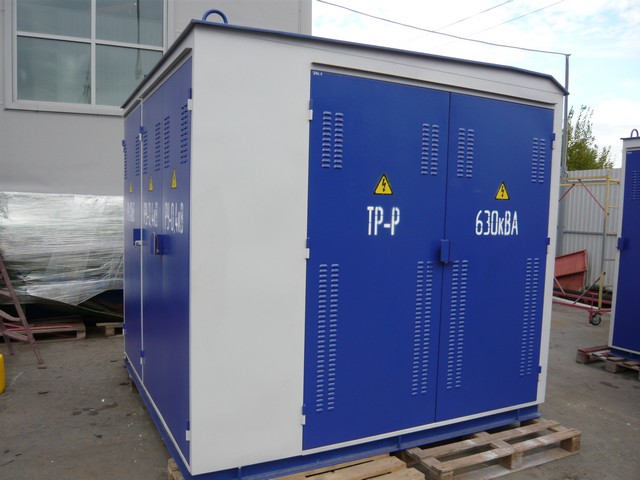

Комплектные трансформаторные подстанции киоскового типа (КТПК)
КТПК мощностью до 1600 кВА представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов.
КТПК предназначены для электроснабжения сельскохозяйственных, промышленных, жилищно-коммунальных и других объектов в районах с умеренным и холодным климатом (от -65°С до +40°С).
КТПК представляют собой стальной сварной корпус, состоящий из:
- отсека устройства высокого напряжения;
- отсека силового трансформатора;
- отсека распределительного устройства низкого напряжения.
В подстанциях предусмотрена защита от атмосферных перенапряжений, междуфазных замыканий и однофазных замыканий на землю. Подстанции оборудованы электрическими и механическими блокировками, обеспечивающими безопасную работу обслуживающего персонала.
Основные технические параметры:
исполнение | одно- (двух-) трансформаторная |
типоисполнение | «проходная» / «тупиковая» |
мощность | до 1600 кВА |
номинальное напряжение на стороне вн, кв | 6 / 10 |
номинальное напряжение на стороне нн, кв | 0,4 |
исполнение ввода вн | воздушный / кабельный |
исполнение ввода нн | воздушный / кабельный |
степень защиты по гост 14254 | не более IP54 |
опросный лист для заказа | НПТЭ.674800.243.ХХХ-20ХХ |
